Система розпізнавання дорожніх знаків відстежує дорожні знаки за допомогою багатофункціональної камери та порівнює їх з інформацією цифрової карти доріг навігаційної системи. Вона полегшує керування, показуючи знаки обмеження швидкості та заборони обгону на водійському дисплеї.
Максимально припустима швидкість може також відображатися на проєкційному дисплеї.
Якщо автомобіль перевищує максимально припустиму швидкість, система може сповістити про це.
У деяких країнах система може також виконувати інші функції та попереджати про наближення до пішохідних переходів або в разі наміру порушити правила дорожнього руху на знаках зупинки або червоному світлі світлофора.
Камера також може розпізнавати дорожні знаки з додатковими обмеженнями (наприклад , «На мокрій дорозі»).
Система розпізнавання дорожніх знаків показує на водійському дисплеї лише певні знаки. Реальні дорожні знаки й обмеження швидкості мають пріоритет над дорожніми знаками та обмеженнями швидкості, що відображаються на дисплеї.
- Вибирайте швидкість відповідно до дорожньої ситуації, навколишнього середовища й погодних умов.
- Дотримуйтеся вимог реальних дорожніх знаків.
- Дотримуйтеся правил дорожнього руху.
Під час використання системи розпізнавання дорожніх знаків:
- Дотримуйтеся вказівок щодо систем допомоги водієві та вашої відповідальності, інакше ви можете не розпізнати небезпеки (Системи допомоги водієві та ваша відповідальність) .

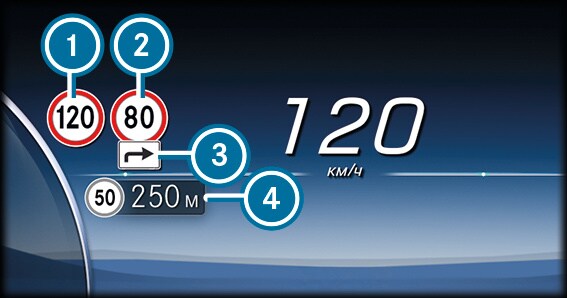

Індикація на водійському дисплеї
Приклад
Знаки обмеження швидкості завжди мають пріоритет над іншими дорожніми знаками, зокрема знаками заборони обгону. На проєкційному дисплеї може відображатися тільки один знак обмеження швидкості одночасно. Якщо на водійському дисплеї відображаються два знаки обмеження швидкості, наприклад, під час розпізнавання обмежень, то значення лівого знака
завжди приймається обмежувачем швидкості, системою TEMPOMAT або активним асистентом із контролем безпечної дистанції DISTRONIC і відображається на проєкційному дисплеї.
Важлива інформація інших систем може тимчасово перекривати дорожні знаки.
- Обмеження швидкості
- Кінець обмеження швидкості
- Заборона обгону
- Вулиці, призначені для ігор дітей
- Знаки, що вказують на початок або кінець автомагістралей і швидкісних доріг
Залежно від країни, система розпізнавання дорожніх знаків може розпізнавати та відображати, зокрема, такі дорожні знаки:
Розпізнавані дорожні знаки (приклади)
- На мокрій дорозі
- В ожеледицю
- В туман
- Тимчасові обмеження
- З'їзди
- Обмеження для автомобілів з причепом
Система розпізнавання дорожніх знаків може розпізнавати, серед іншого, такі додаткові знаки
, а також оцінювати актуальність обмежень за допомогою інших датчиків автомобіля, якщо це необхідно:
Система розпізнавання дорожніх знаків також використовує дані цифрової карти навігаційної системи. Якщо ви перетинаєте межу населеного пункту чи змінюєте дорогу, наприклад, у разі в'їзду на автомагістраль або виїзду з неї чи після повороту на перехресті, індикація на водійському дисплеї може оновлюватись, навіть без оновлення розпізнаного дорожнього знака.
Залежно від комплектації та країни система також може показувати на водійському дисплеї та на проєкційному дисплеї обмеження швидкості попереду. На водійському дисплеї також можуть відображатися обмеження мінімальної швидкості попереду. У цьому разі використовується інформація цифрової дорожньої карти навігаційної системи. У менюДопоміжні системитакож може відображатися динамічна візуалізація очікуваних обмежень швидкості.
Якщо система розпізнавання дорожніх знаків не може визначити поточне обмеження максимально припустимої швидкості, наприклад, через відсутність знаків, на водійському дисплеї з'являється таке повідомлення:
Система розпізнавання дорожніх знаків доступна не в усіх країнах. Така індикація відображається постійно, якщо автомобіль перебуває в країні, де система розпізнавання дорожніх знаків не працює.
Якщо система тимчасово або постійно недоступна через технічну несправність або забруднення вітрового скла, на водійському дисплеї з'являється відповідне повідомлення. Залежно від країни на водійському дисплеї також спалахує сигнальна лампа системи розпізнавання дорожніх знаків
.
Попередження в разі перевищення максимально припустимої швидкості

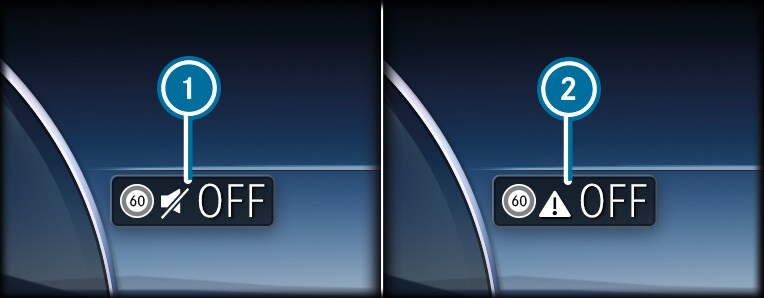

- Система може сповіщати, якщо ви збираєтеся перевищити максимально припустиму швидкість. Залежно від країни в мультимедійній системі можна налаштувати значення, на яке можна перевищити максимально припустиму швидкість, перш ніж з'явиться попередження. Ви можете вимкнути попередження або вибрати його тип: візуальне (блимання дорожнього знака на водійському дисплеї) або візуальне та звукове. Вибір типу попередження підтверджується індикацією на водійському дисплеї (залежно від країни).
Приклад
Інші функції попередження
- Попередження на знаках заборони в'їзду:система розпізнавання дорожніх знаків може сповістити, якщо ви рухаєтеся проти приписаного напрямку руху на ділянці дороги, наприклад, під час в'їзду на автомагістраль або на дорогах з одностороннім рухом.
- Попередження перед пішохідними переходами:система розпізнавання дорожніх знаків може сповістити на швидкості до70 км/году разі наближення до пішохідного переходу, якщо пішоходи перебувають у небезпечній зоні або прямують до неї.
- Попередження на знаках зупинки:система розпізнавання дорожніх знаків може попередити на швидкості до70 км/год, якщо ви маєте намір проігнорувати знак зупинки. Для цього знаки повинні бути однозначними, наприклад, якщо система розпізнає кілька знаків зупинки або знак зупинки підтверджується за допомогою цифрової навігаційної карти. У разі розпізнавання декількох різних знаків система може не видати попередження.
- Попередження про червоний сигнал світлофора:система розпізнавання дорожніх знаків може попередити на швидкості до70 км/год, якщо ви маєте намір проїхати на червоний сигнал світлофора.
- Розпізнано кілька світлофорів.
- На всіх розпізнаних світлофорах палає червоне світло.
- Принаймні один із розпізнаних світлофорів із червоним світлом розташований із боку переднього пасажира поруч із вашою смугою руху.
- Світлофори мають таку послідовність сигналів (згори вниз): червоний, жовтий, зелений.
Для цього повинні виконуватися такі умови:
Режим експлуатації з причепом
- Якщо причіп або велосипедний кронштейн під'єднано правильно, на центральному дисплеї з'являється запит щодо типу причепа та його максимальної швидкості (Налаштування режиму експлуатації з причепом) .
Водій повинен сам установити максимальну припустиму швидкість у категоріїТип причепа.
- Максимальна конструктивна або максимально припустима швидкість
- Припустима повна маса причепа з тягачем або без нього
- Необхідний водійський стаж
- Тип і характеристики дороги
- Погодні умови
Насамперед дотримуйтеся вимог місцевого законодавства, зокрема, щодо таких параметрів:
Максимально припустиму швидкість для автомобіля з причепом можна перемкнути в режим ручного або автоматичного перемикання швидкості під час руху (залежно від комплектації).
Система може враховувати додаткові знаки обмеження швидкості для автомобілів із причепом та чіткі вимоги правил дорожнього руху (залежно від країни).
В мультимедійній системі неможливо встановити максимально припустиму швидкість для велосипедного кронштейна. Під час використання велосипедного кронштейна дотримуйтеся вимог щодо максимально припустимої швидкості, наведених у керівництві з експлуатації від виробника.
Системні межі
- В умовах поганої видимості (наприклад , недостатня освітленість дороги, різка зміна тіні, дощ, сніг, туман, здіймання пилу, сильні бризки)
- У разі засліплення камери, наприклад, зустрічним транспортом, прямими сонячними променями або відбитим світлом;
- Коли вітрове скло в полі зору багатофункціональної камери забруднене або коли камера вкрилася конденсатом, пошкоджена чи затулена
- Якщо дорожні знаки складно розпізнати, наприклад , вони забруднені, загороджені, вицвіли, заліплені снігом, пошкоджені, неправильно розташовані, погано освітленні або викривлені
- Активні дорожні знаки зі світлодіодами можуть не розпізнаватися або розпізнаватися неправильно внаслідок технічних умов (наприклад , частоти передачі)
- Якщо інформація на цифровій карті навігаційної системи помилкова, неповна або застаріла
- Якщо дорожні знаки, дорожня розмітка або трасування дороги є неоднозначними, наприклад, за наявності дорожніх знаків на ділянках дорожніх робіт, на в'їздах і виїздах, на суміжних смугах або паралельних дорогах, на розмітці пішохідних переходів біля світлофорів
- Якщо дорожні знаки або дорожня розмітка не відповідають стандарту
- Якщо дорожні знаки, дорожня розмітка або трасування дороги у конкретній країні відрізняються, а маршрут навігаційної системи показує відхилення, наприклад , на ділянках дорожніх робіт або після їх завершення
- Після різкого повороту та на вузьких поворотах, якщо дорожні знаки проминули поза полем огляду камери
- У разі обгону автомобіля, який має наклейку або зображення дорожнього знака
- Якщо на буксирний пристрій установили обладнання для транспортування, наприклад велосипедний кронштейн, система може прийняти наявні обмеження для автомобілів з причепом як чинні
