Початок процесу заряджання змінним струмом (режим 2/3) - CLA Купе жовтень 2023 р. C118 MBUX Посібник користувача
Передумови
- Коробка перемикання передач перебуває в положенні
.
- Коробка перемикання передач перебуває в положенні
- Автомобіль розблокований або автомобіль заблокований і відстань від ключа до автомобіля становить щонайбільше1 м.
- Зарядний кабель не натягнений.
- тип 2 для заряджання змінним струмом (режим 2/3);
- тип Combo 2 для заряджання змінним струмом (режим 2/3) і постійним струмом (режим 4).
Залежно від комплектації для заряджання автомобіль оснащено однією із таких розеток:

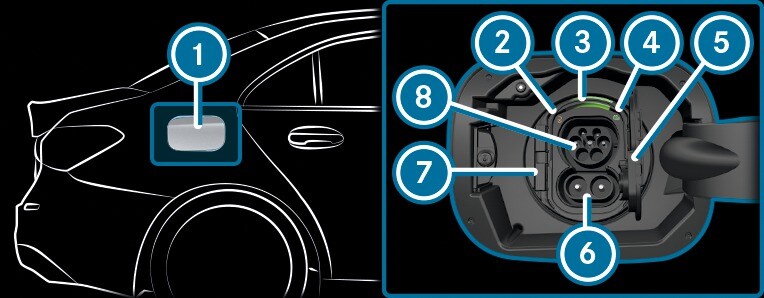

Розетка автомобіля типу Combo 2 (приклад)
Натисніть посередині на задню частину відкидної кришки розетки
і відкиньте відкидну кришку розетки вперед.
і відкиньте відкидну кришку розетки вперед.Контрольна лампа
та індикація стану
світяться білим.
Натисніть блокатор
ліворуч і відкиньте кришку розетки
.
ліворуч і відкиньте кришку розетки.Для заряджання через розетку електромережі вставте мережевий штекер до упору в розетку електромережі зовнішнього джерела струму.
Гнучка система заряджання Pro: за потреби вимкніть розпізнавання захисного проводу та налаштуйте максимальний струм заряджання (див. керівництво з експлуатації зарядної системи).
Вставте штекер зарядного кабелю до упору в роз'єм
розетки автомобіля. Якщо Wallbox / зарядна станція не оснащені кабелем підключення, вставте штекер зарядного кабелю автомобіля з комплекту постачання до упору в розетку зарядної станції Wallbox / зарядної станції.
розетки автомобіля. Якщо Wallbox / зарядна станція не оснащені кабелем підключення, вставте штекер зарядного кабелю автомобіля з комплекту постачання до упору в розетку зарядної станції Wallbox / зарядної станції.Слідкуйте за тим, щоб під'єднаний зарядний кабель не був натягнутий.
Контрольна лампа
та індикація станублимають спочатку помаранчевим, а потім, коли високовольтна акумуляторна батарея зарядиться, — зеленим кольором.
Якщо зарядний кабель під'єднаний до автомобіля, неможливо ані запустити автомобіль, ані зрушити його з місця.
На початку процесу заряджання на водійському дисплеї відображається індикація стану зарядки з прогнозом заряджання. Прогноз заряджання — це момент повної зарядки високовольтної акумуляторної батареї.
