Передумови
- Ніжка зчіпної кулі розкладена повністю електрично та зафіксована в надійній заблокованій позиції.
- Адаптерний штекер
- Адаптерний кабель
Причепи з 7-ми контактними штекерами можна приєднати до автомобіля за допомогою таких адаптерів:
- Причеп приєднаний правильно.
- Система освітлення причепа знаходиться в робочому стані.
Причеп правильно розпізнається автомобілем, лише якщо виконані такі умови:
- Активна система контролю смуги руху
- ESP®
- Система допомоги при паркуванні PARKTRONIC
- Активна система допомоги при паркуванні
- Система контролю мертвої зони або активна система контролю мертвої зони
Від правильного приєднання причепа залежить функціонування таких систем:
Автомобілі з системою регулювання рівня кузова:рівень дорожнього просвіту може непередбачено змінитися, наприклад , через інших осіб. Якщо в цей час ви приєднуєте або від'єднуєте причіп, ви можете опинитися‑ в затиснутому положенні. Крім того, може защемити частини тіла, ваші або інших осіб, які знаходяться між кузовом та шинами або під автомобілем.
Під час ‑приєднання або від'єднання слід дотримуватися наступних правил:
Не відкривайте/закривайте двері або двері багажного відділення.
Не запускайте систему регулювання рівня кузова та не задіюйте перемикач DYNAMIC SELECTD.
Не заблоковуйте та не розблоковуйте‑ автомобіль.
Приєднання причепа
Акумуляторна батарея причепа може пошкодитись, якщо заряджати її від електроживлення причепа.
Не використовуйте електроживлення для заряджання акумуляторної батареї причепа.
Зніміть захисний ковпачок з кульової головки та покладіть в надійне місце (Вказівки щодо завантаження автомобіля) .
Встановіть причеп горизонтально позаду автомобіля та приєднайте.
Відкрийте кришку розетки.

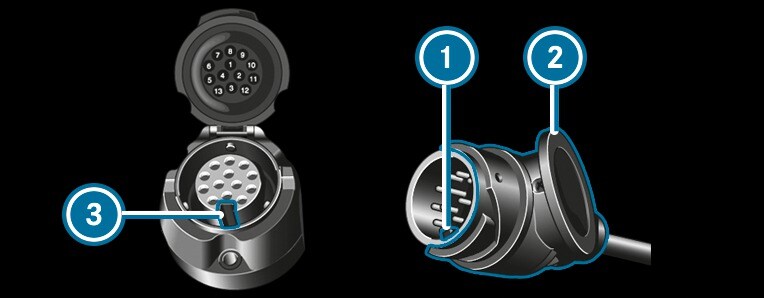

Вставте штекер виступом
в паз
розетки.
в пазрозетки.Поверніть байонетний роз'єм
праворуч до упору.
праворуч до упору.Поверніть кришку на місце.
Закріпіть кабель за допомогою кабельних хомутів на причепі (лише для адаптерного кабелю).
Переконайтеся, що довжина кабелю достатня для проходження поворотів.
Натисніть комбінований перемикач вгору та вниз та перевірте, чи блимає відповідний покажчик повороту на причепі.
- У системі освітлення причепа містяться світлодіодні лампи.
- Мінімальний струм (50 мА) системи освітлення причепа не перевищує допустимого значення.
Якщо причеп приєднаний правильно, на багатофункціональному дисплеї з'явиться повідомлення:
Примітка
Ви можете під'єднувати пристрої до постійного джерела електроживлення з потужністю макс. 180 Вт та до електроживлення, що вмикається замком запалювання.
Від'єднання причепа
При від'єднанні причепа з інерційною гальмівною системою у завантаженому стані ви можете прищемити руку між автомобілем та дишлом.
Не від'єднуйте причіп у завантаженому стані.
Автомобілі з системою регулювання рівня кузова:якщо ви від'єднаєте кабель причепа, автомобіль опуститься.
Через це можуть защемитися частини тіла, ваші або інших осіб, які знаходяться між кузовом та шинами або під автомобілем.
Переконайтесь, щоб при від'єднанні кабелю причепа поблизу колісної арки або під автомобілем нікого не було.
- бампер
- адаптерний кабель
- адаптерний штекер
Під час складання ніжки зчіпної кулі можуть пошкодитись наступні частини:
Перед складанням ніжки зчіпної кулі завжди знімайте адаптерний кабель або адаптерний штекер.
Забезпечте захист причепа для попередження його відкочування.
Розімкніть електричне з'єднання між автомобілем та причепом.
Від'єднайте причеп.
Помістіть захисний ковпачок на кульову головку.
