Принцип дії системи камер з оглядом на 360° - EQE Седан березень 2022 р. V295 MBUX Посібник користувача
- Система камер з оглядом на 360° складається з чотирьох камер, що фіксують простір безпосередньо навколо автомобіля. Камери допомагають вам, наприклад , під час паркування або наближення до з’їздів із поганою оглядовістю.
- Якщо цю функцію активовано, то під час увімкнення передачі заднього ходу на центральний дисплей автоматично виводиться зображення з камери заднього виду (Налаштування камери заднього виду або системи камер з оглядом на 360°) .
- камера заднього виду,
- передня камера,
- дві бічні камери в зовнішніх дзеркалах.
Система камер з оглядом на 360° складається з нижчезазначених камер, зображення з яких вона обробляє:
Система камер є лише допоміжним засобом і може відображати перспективно спотворені зображення перешкод, відображати їх неправильно або взагалі не відображати. Вони не позбавляють вас необхідності уважно стежити за зоною навколо автомобіля. Відповідальність за безпечне маневрування та паркування завжди повністю лежить на вас. Переконайтеся в тому, що під час маневрування або паркування в зоні маневрування немає людей, тварин або предметів.

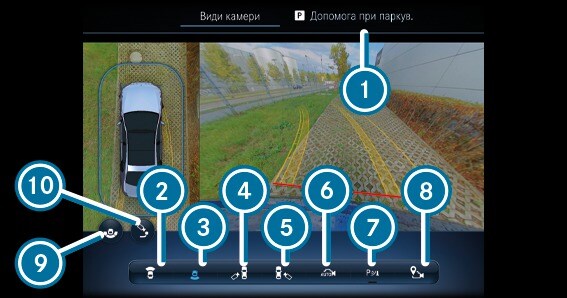

Огляд менюВиди камери
Примітка
- У всіх видах відображається попереджувальна індикація системи допомоги при паркуванні PARKTRONIC (Принцип дії системи допомоги при паркуванні PARKTRONIC) .

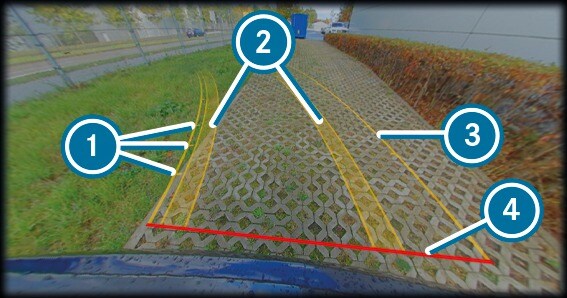

Функція допоміжних ліній
Примітка
- Якщо активну систему допомоги під час паркування активовано, то смуги руху та допоміжні лінії позначаються зеленим, а не жовтим кольором (Принцип дії активної системи допомоги під час паркування) .

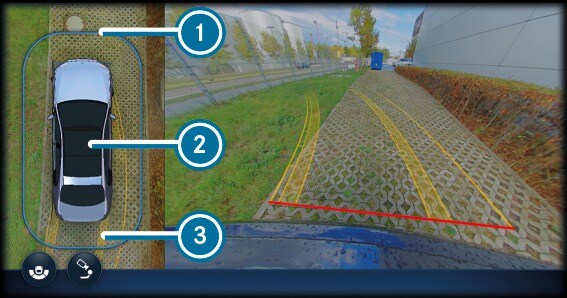

Вид згори з зображенням із камери переднього або заднього виду
- Якщо цю функцію активовано, то під час увімкнення передачі заднього ходу на центральний дисплей автоматично виводиться зображення з камери заднього виду (Налаштування камери заднього виду або системи камер з оглядом на 360°) .

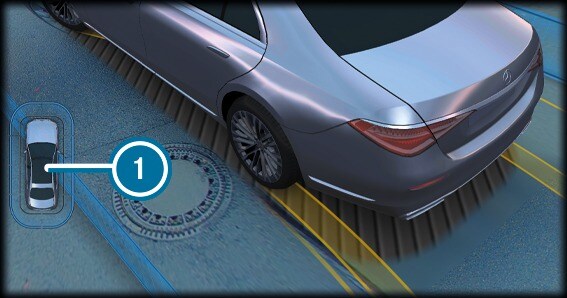

Огляд 3D лівої/правої сторони автомобіля
Завдяки проекції камери об'єкти у режимі 3D відображаються сильно деформованими або зовсім не відображаються.
Переконайтеся в тому, що при маневруванні або паркуванні у зоні маневрування немає, зокрема, людей, тварин або предметів.
- В огляді 3D лівої/правої сторони автомобіля віртуальна камера рухається на відповідній стороні автомобіля. Якщо змінити положення коробки передач, перспектива коригується автоматично.

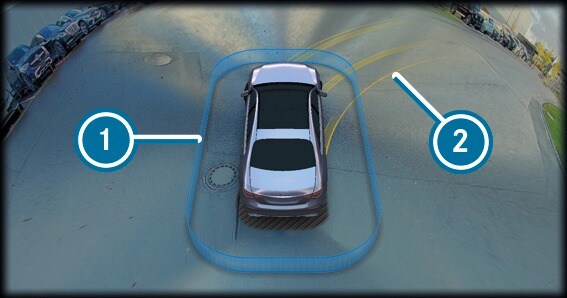

Автоматичний огляд 3D
Примітка
Область за автомобілем у режимі 3Dневідображається, як зазвичай, дзеркально.
- В огляді 3D авто віртуальна камера рухається у стандартній перспективі та спрямована ззаду через дах вперед. Перспектива змінюється автоматично під час наближення до перешкоди.
Після доторку до сенсорного екрану вид змінюється на огляд 3D з вільним обертанням. Перспективу можна повертати, нахиляти та масштабувати за допомогою сенсорного керування.

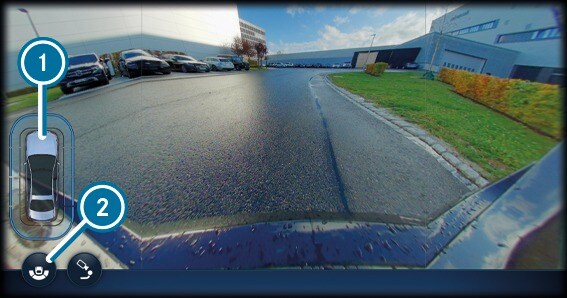

Ширококутне зображення

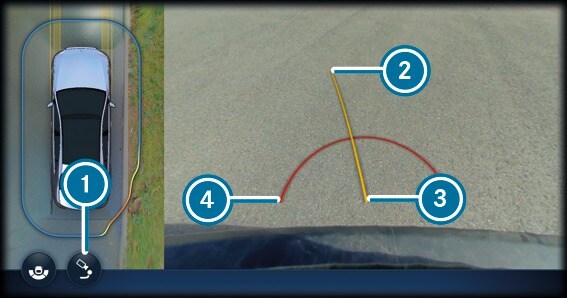

Огляд з перспективи причепа
Примітка
Допоміжні лінії в режимі руху з причепом відображаються на висоті тягово-зчіпного пристрою.

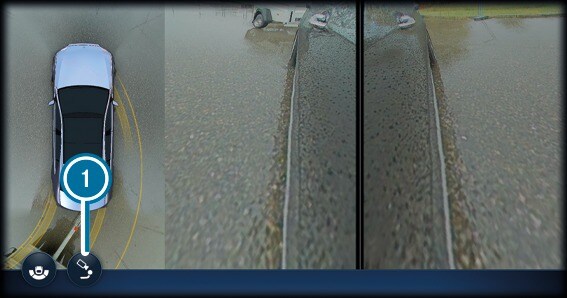

Якщо ви обираєте огляд причепа, але причіп наразі не прикріплений до автомобіля, з’явиться такий тип огляду:
Якщо було встановлене електричне з’єднання автомобіля із причепом, відображення зміниться на огляд бічної камери.
Системні межі
Якщо готовність до експлуатації не забезпечується, на центральному дисплеї з'являється повідомленняСистема не працює.
- Ви їдете вперед зі швидкістю понад прибл. 16 км/год.
- Двері відкриті.
- Зовнішнє дзеркало не повністю розкладене.
- Кришка багажника відкрита.
- Погані погодні умови, наприклад , під час сильного дощу, снігу, туману, грози або сльоти.
- Несприятливі умови освітлення, наприклад , вночі або зустрічне світло.
- Лінзи камери забруднені, на них утворився конденсат або вони затулені.
- Камери або ті частини автомобіля, в яких вбудовані камери, пошкоджено. У такому випадку перевірте камери, їх положення та налаштування на спеціалізованій СТО.
Система камер з оглядом на 360° не функціонує або функціонує лише обмежено, зокрема, у нижчезазначених ситуаціях.
Примітка
У таких ситуаціях не слід використовувати систему камер з оглядом на 360°. Інакше у деяких випадках ви можете травмувати когось при паркуванні або зіткнутися з предметами.
У дуже завантажених автомобілях під час зміни стандартної висоти можуть з’явитись технічно зумовлені неточності в допоміжних лініях на розрахованому зображенні.
Додаткове навісне обладнання автомобіля (наприклад , тримач номерного знака, велосипедний кронштейн) може обмежувати діапазон огляду й інші функції системи камер.
Примітка
Контраст дисплея може погіршитись через потрапляння на нього сонячного світла чи інших джерел освітлення (наприклад , під час виїзду з гаража). У такому випадку будьте особливо обережними.
Примітка
За наявності суттєвих обмежень у використанні, наприклад , через дефектні пікселі, відремонтуйте або замініть дисплей.
- Дотримуйтеся вказівок щодо очищення системи камер з оглядом на 360° (Указівки щодо догляду за деталями автомобіля) .
