Функціонування системи допомоги під час паркування PARKTRONIC - EQS SUV вересень 2024 р. X296 MBUX Посібник користувача
Система допомоги під час паркування PARKTRONIC – це електронна паркувальна система, яка контролює простір навколо вашого автомобіля. Дистанція між вашим автомобілем і виявленою перешкодою відображається візуально й акустично.
Пасивний захист бічних сторін додатково попереджає про перешкоди збоку. Під час проїзду повз них вони мають бути попередньо розпізнані датчиками в передньому або задньому бамперах. Якщо ви спрямовуєте автомобіль у напрямку виявленої перешкоди, через що виникає небезпека зіткнення, система здійснює попередження.
- Ви можете ввімкнути та вимкнути пасивний бічний захист у мультимедійній системі (Налаштування попереджувальних звукових сигналів системи допомоги під час паркування PARKTRONIC) .
Щоб перешкоди могли відображатися збоку, спереду та позаду, автомобіль спочатку повинен подолати відстань, що складає не менше половини його власної габаритної довжини. Після подолання відрізку шляху, що дорівнює довжині автомобіля, можуть відображатися перешкоди навколо.
Система допомоги під час паркування PARKTRONIC є лише допоміжним засобом. Це означає, що ви повинні контролювати ситуацію навколо автомобіля. Водій завжди відповідає за безпечне маневрування, паркування та виїзд із місця паркування. Пильнуйте, щоб під час маневрування, паркування та виїзду з місця на вашому шляху не було людей, тварин або предметів.
Індикація на центральному дисплеї

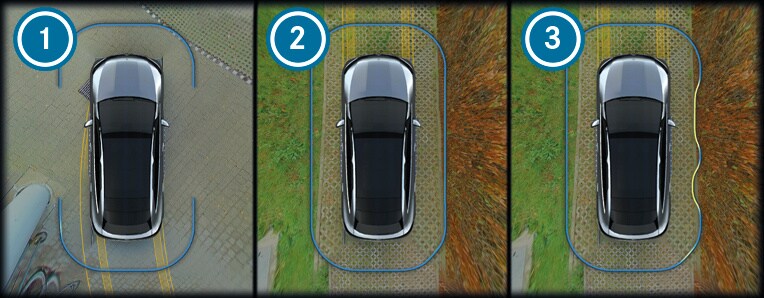

Автомобілі із системою камер з оглядом на 360° (приклад)

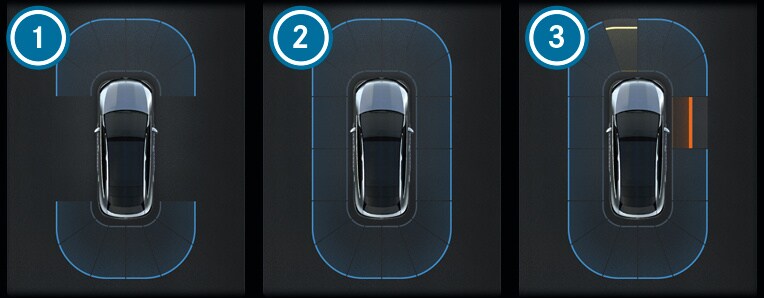

Автомобілі з камерою заднього виду (приклад)
Щойно система допомоги під час паркування PARKTRONIC буде готовою до відображення, відповідні області індикації
-
забарвляться блакитним.
- Блакитний:>1 м(перешкоду не розпізнано)
- Жовтий:прибл.1 м-0,7 м
- Помаранчевий:прибл.0,7 м-0,4 м
- Червоний:<0,4 м
Колір індикації змінюється залежно від відстані до перешкоди:
Автомобілі із системою камер з оглядом на 360°:обмежувальна лінія зміщується динамічно залежно від розташування й відстані до розпізнаних перешкод.
- Додатково, залежно від відстані до перешкоди, лунає переривчастий попереджувальний звуковий сигнал. У мультимедійній системі можна налаштувати момент попередження. Якщо вибраноПопереджати заздалегідь, система попереджатиме водія з відстані1 м, за замовчуванням – лише з0,4 м.

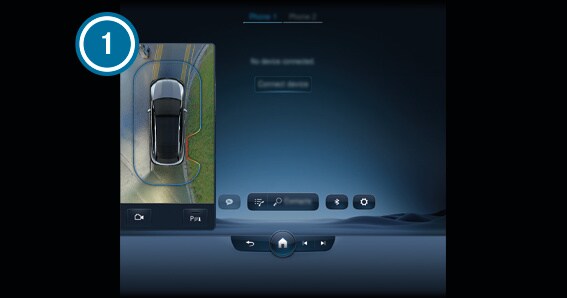

Автомобілі із системою камер з оглядом на 360° (приклад)

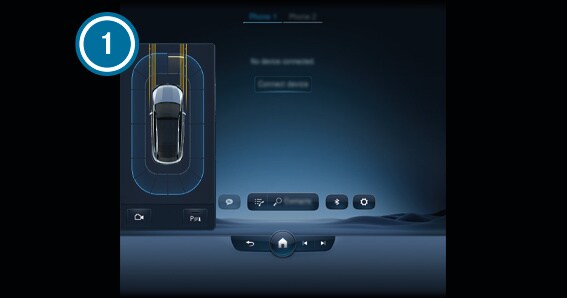

Автомобілі з камерою заднього виду (приклад)
- Автомобілі без активної системи допомоги під час паркування:автомобіль рухається зі швидкістю менше12 км/год.
- Автомобілі з активною системою допомоги під час паркування:автомобіль рухається зі швидкістю менше18 км/год.
Якщо ви не перебуваєте в менюКамера і паркуванняі розпізнано перешкоду на шляху руху, то за наступної умови спливає вікнона центральному дисплеї:

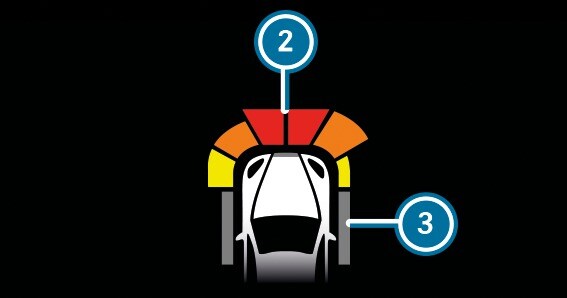

Індикація на проєкційному дисплеї (приклад)
В якості альтернативи, можна налаштувати додаткову індикацію розпізнаних активною системою допомоги під час паркування PARKTRONIC перешкод, починаючи з відстані приблизно1,0 мспереду
та0,7 мз боківна проєкційному дисплеї.
Автомобілі з активною комфортною підсвіткою салону та паркувальним пакетом із функціями віддаленого керування
- Якщо ввімкненоСистема попередження, то індикація системи допомоги під час паркування PARKTRONIC додатково забарвлюється в колір підсвітки салону. Під час розпізнавання перешкоди підсвітка салону забарвлюється тим самим кольором, що й індикація на центральному дисплеї.
Забарвлення індикації системи допомоги під час паркування PARKTRONIC у колір активної комфортною підсвітки салону є лише допоміжною функцією й не замінює індикації на центральному дисплеї.
- Докладніша інформація щодо підсвітки салону: (Налаштування підсвітки салону) .
Системні межі
- Перешкоди нижче області виявлення, наприклад , люди, тварини або предмети.
- Перешкоди вище області виявлення, наприклад , негабаритний вантаж, звиси кузова або рампи для навантаження вантажних автомобілів.
- Пішоходи або тварини, які наближаються до автомобіля збоку.
- Об’єкти збоку від автомобіля.
За певних обставин система допомоги під час паркування PARKTRONIC не враховує такі перешкоди:
- Ви зупинили автомобіль і вимкнули його.
- Ви відкриваєте двері.
Бічні перешкоди не відображаються, зокрема, в таких ситуаціях:
Після пуску автомобіля перешкоди мають бути виявлені знову, коли автомобіль проїжджає повз них, перш ніж з'явиться повторне попередження.
- Камера заднього виду (Функціонування камери заднього виду)
- Система камер з оглядом на 360° (Функціонування системи камер з оглядом на 360°)
Також враховуйте системні межі таких систем:
- Враховуйте інформацію щодо датчиків і камер автомобіля. Інакше система може працювати неправильно (Інформація про датчики й камери автомобіля) .
Автомобілі з тягово-зчіпним пристроєм:якщо обладнання для транспортування, наприклад , причіп або велосипедний кронштейн, закріплено на тягово-зчіпному пристрої й електричне з'єднання виконано правильно, система допомоги під час паркування PARKTRONIC для задньої зони вимикається.
Проблеми із системою допомоги під час паркування PARKTRONIC
- Якщо індикація системи допомоги під час паркування PARKTRONIC палає червоним приблизно три секунди, після чого згасає, і на водійському дисплеї відображається символ
, імовірно, система вимкнулась через несправність сигналу. Перезапустіть автомобіль і перевірте, чи працює система допомоги під час паркування PARKTRONIC в іншому місці.
- Забруднені датчики:очистьте датчики (Указівки щодо чищення та догляду за деталями автомобіля) .
- Система допомоги під час паркування PARKTRONIC вимкнулась внаслідок порушення функціонування:перезапустіть автомобіль. Якщо проблему не усунено, зверніться на спеціалізовану СТО.
