Монтаж та демонтаж кріпильних вушок - EQV Мінівен | Електричні | грудень 2020 р. E447 MBUX Посібник користувача
Беріть до уваги також вказівки щодо директив з навантаження та кріплення вантажу (Вказівки до директива щодо завантаження автомобіля) .

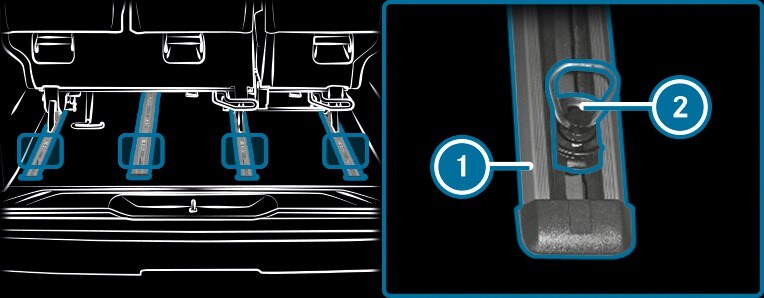

Напрямні планки (приклад)
Кріпильна провушина для напрямної планки
Монтаж
Повернути металеве кільце
, як показано на малюнку, паралельно до поздовжньої осі кріпильного вушка
.
, як показано на малюнку, паралельно до поздовжньої осі кріпильного вушка.Лише коли металеве кільце буде паралельно до поздовжньої осі, можна достатньо далеко притиснути стрижень блокування донизу, і монтувати, рухати або демонтувати кріпильну провушину.
Тримаючи кріпильне вушко, як показано на малюнку, між вказівним та середнім пальцями, вставити великий палець через металеве кільцена середню точку натискання.
, як показано на малюнку, між вказівним та середнім пальцями, вставити великий палець через металеве кільцена середню точку натискання.Натиснути великим пальцем фіксуючий штифт до упору донизу.
Вдавити кріпильне вушкопоруч з вантажем в пази напрямної планки
і зсунути приблизно на12 мм.
поруч з вантажем в пази напрямної планкиі зсунути приблизно на12 мм.Прибрати великий палець з точки натискання і зсунути кріпильне вушко, щоб воно зафіксувалось.
, щоб воно зафіксувалось.Повернути металеве кільцеперпендикулярно до поздовжньої осі кріпильного вушка.
перпендикулярно до поздовжньої осі кріпильного вушка.Коли металеве кільце розташоване перпендикулярно повздовжній осі кріпильного вушка, стрижень блокування більше не можна натискати далі донизу. Таким чином кріпильна провушина також забезпечена від випадкового звільнення, наприклад при наступанні на кріпильну провушину.
Перевірте правильність положення кріпильної провушини.
.Кріпильну провушину не можна переміщувати.
Демонтаж
Повернути металеве кільцепаралельно до поздовжньої осі кріпильного вушка.
паралельно до поздовжньої осі кріпильного вушка.Взяти кріпильне вушкозгідно з описом порядку встановлення і натиснути великим пальцем фіксуючий штифт до упору донизу.
згідно з описом порядку встановлення і натиснути великим пальцем фіксуючий штифт до упору донизу.Зсунути кріпильне вушкоі вийняти догори через пази у напрямній планці.
і вийняти догори через пази у напрямній планці.
