Огляд панелі управління зарядного кабелю - GLC SUV квітень 2023 р. X254 MBUX Посібник користувача

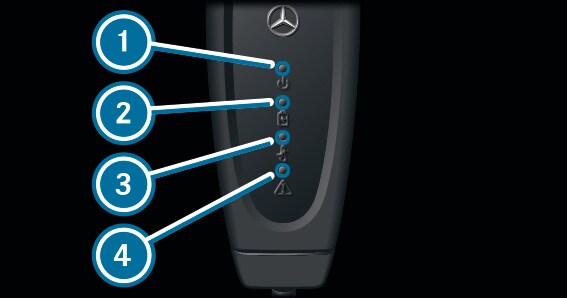

На панелі управління зарядного кабелю відображається поточний стан процесу заряджання.
Горить білим | Наявна напруга у мережі |
Блимає зеленим | Високовольтна акумуляторна батарея заряджається |
Горить червоним | Зелений світлодіод блимає одночасно: перевищення температури – потужність заряджання зменшено Зелений світлодіод не блимає: перевищення температури – процес заряджання завершено |
Блимає червоним | Перевищення температури на мережевому штекері – процес заряджання завершено |
Блимає червоним | Несправність зарядного кабелю – процес заряджання неможливий, виконати скидання панелі управління зарядного кабелю |
Горить червоним | Білий світлодіод вимкнений: несправність під'єднання електромережі – процес заряджання неможливий, замінити розетку електромережі Білий світлодіод увімкнений: несправність у автомобілі – процес заряджання неможливий, виконати скидання панелі управління зарядного кабелю |
Якщо горять усі чотири індикатори, панель управління зарядного кабелю виконує самотестування.
Якщо контроль температури
видає несправність, допомогти може прибирання зарядного кабелю з прямого сонячного проміння.
Скидання панелі управління зарядного кабелю:Якщо захисний пристрій
видає несправність зарядного кабелю чи автомобіля, спочатку виконайте скидання панелі управління зарядного кабелю. Для цього від'єднайте зарядний кабель від автомобіля і розетки електромережі та зачекайте приблизно п'ять секунд. Якщо несправність не зникає після повторного під'єднання зарядного кабелю, процес заряджання від розетки електромережі неможливий. Відповідно до індикатора зарядний кабель потрібно замінити чи перевірити штекер автомобіля у спеціалізованій майстерні.
