Пуск двигуна від зовнішнього джерела та заряджання 12-‑вольтної акумуляторної батареї - V-Class Мінівен червень 2024 р. V447 MBUX Посібник користувача
Пуск двигуна від зовнішнього джерела / підготовка до процесу заряджання
Увімкніть стоянкове гальмо.
Установіть коробку перемикання передач у положення
.
.Вимкніть автомобіль і всі споживачі електроенергії.
Підключення й відключення кабелю для пуску двигуна від зовнішнього джерела живлення

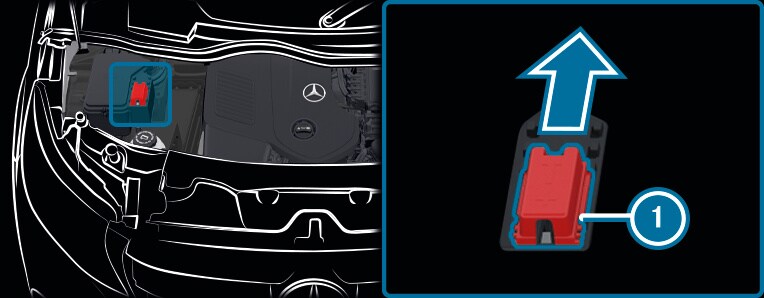

Контактний вивід для пуску двигуна від зовнішнього джерела живлення (приклад)
Пересуньте захист від торкання
контактного виводу для пуску двигуна від зовнішнього джерела живлення в напрямку стрілки.
контактного виводу для пуску двигуна від зовнішнього джерела живлення в напрямку стрілки.Тепер можна побачити плюсовий полюс
контактного виводу для пуску двигуна від зовнішнього джерела живлення.

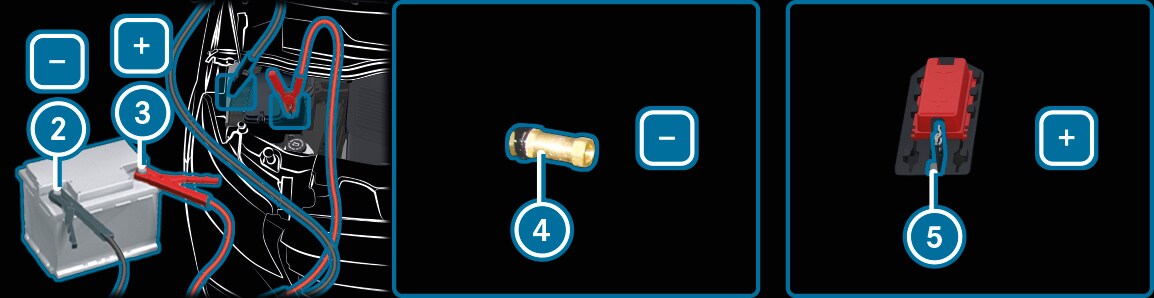

Схема електричних підключень
Зніміть кожух з плюсового полюса
зовнішньої акумуляторної батареї.
зовнішньої акумуляторної батареї.Спочатку підключіть клеми плюсових полюсів кабелю для пуску двигуна від зовнішнього джерела живлення до плюсового полюсазовнішньої акумуляторної батареї, а потім до плюсового полюсаконтактного виводу для пуску двигуна від зовнішнього джерела живлення.
зовнішньої акумуляторної батареї, а потім до плюсового полюсаконтактного виводу для пуску двигуна від зовнішнього джерела живлення.Спочатку підключіть клеми мінусового полюса кабелю для пуску двигуна від зовнішнього джерела живлення до мінусового полюсного виводу
зовнішньої акумуляторної батареї, а потім до контакту на масу
свого автомобіля.
зовнішньої акумуляторної батареї, а потім до контакту на масусвого автомобіля.Залиште двигун допоміжного автомобіля працювати з частотою обертання холостого ходу.
Запустіть автомобіль і дайте двигуну попрацювати протягом кількох хвилин.
Перед від'єднанням кабелю для пуску двигуна від зовнішнього джерела живлення ввімкніть споживач електроенергії свого автомобіля, наприклад обігрів заднього скла або освітлення.
Спочатку від'єднайте клеми мінусового полюса кабелю для пуску двигуна від зовнішнього джерела живлення від контакту на масу, а потім від мінусового полюсазовнішньої акумуляторної батареї.
, а потім від мінусового полюсазовнішньої акумуляторної батареї.Спочатку від'єднайте клеми плюсового полюса кабелю для пуску двигуна від зовнішнього джерела живлення від плюсового полюсана контактному виводі для пуску двигуна від зовнішнього джерела живлення, а потім від плюсового полюсазовнішньої акумуляторної батареї.
на контактному виводі для пуску двигуна від зовнішнього джерела живлення, а потім від плюсового полюсазовнішньої акумуляторної батареї.Під дією пружини захист від торканняавтоматично пересувається вперед у вихідне положення і контактний вивід для пуску двигуна від зовнішнього джерела живлення закривається.
Установіть кожух на плюсовий полюсзовнішньої акумуляторної батареї.
зовнішньої акумуляторної батареї.Перевірте акумуляторну батарею на спеціалізованій СТО.
Заряджання 12-‑вольтної акумуляторної батареї
Якщо заряджаєте вбудовану батарею з недозволеним Mercedes-Benz зарядним пристроєм, можна пошкодити електроніку автомобіля.
Використовуйте лише дозволений для Mercedes-Benz зарядний пристрій, що припускає заряджання у вбудованому стані.
Заряджайте батарею лише через контактний вивід для пуску двигуна від зовнішнього джерела живлення.
Допущений зарядний пристрій, спеціально адаптований для автомобілів Mercedes-Benz й випробуваний для Mercedes-Benz, можна придбати як приладдя.
Докладнішу інформацію можна отримати на авторизованій станції техобслуговування Mercedes-Benz. Перед заряджанням акумуляторної батареї ознайомтеся з керівництвом з експлуатації зарядного пристрою.
Якщо ви переважно їздите на короткі відстані та/або за низької температури зовнішнього повітря, то заряджайте акумуляторну батарею частіше.
Підключіть зарядний пристрій до плюсового полюса та контакту на масу в послідовності, аналогічній послідовності підключення зовнішньої акумуляторної батареї під час пуску двигуна від зовнішнього джерела.
Примітка
Кожні три місяця підзаряджайте демонтовану акумуляторну батарею, що не використовується. Так можна уникнути самостійного розрядження акумуляторної батареї та запобігти її пошкодженню.
